「難削から快削へ」全てはこのキーワードから誕生した
難削材専用工具「ビートル」心地良い切削音と踊る様な切粉の排出が特徴的なこの工具は今までの常識の枠で捉えられない次世代のエンドミ ル。(特許取得)
難削材専用工具「ビートル」心地良い切削音と踊る様な切粉の排出が特徴的なこの工具は今までの常識の枠で捉えられない次世代のエンドミ ル。(特許取得)
![高](images/product_beetle_kou.png)
強靭なウェーブ荒刃とシャープな仕上げ刃を持つ事で、高い剛性と
高寿命を実現
![ドリル歯beetle](images/beetle_kou_phot1.jpg)
![ドリル歯beetle](images/beetle_kou_phot2.jpg)
![速](images/product_beetle_soku.png)
二種類の刃形状による切粉の同時排出により、ストレスのない静音性に
優れた高速加工の実現
![ドリル歯beetle](images/beetle_soku_phot1.jpg)
![ドリル歯beetle](images/beetle_soku_phot2.jpg)
![美](images/product_beetle_bi.png)
それによりもたらされる仕上げ面の美しさは、他の刃物の追随を許さない。
![ドリル歯beetle](images/beetle_bi_phot1.jpg)
![ドリル歯beetle](images/beetle_bi_phot2.jpg)
![オリジナル](images/product_midashi_original.png)

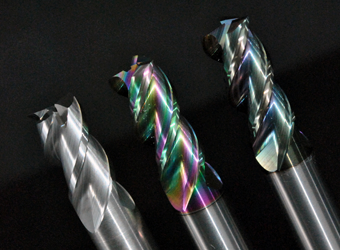

![スクエアタイプドリル](images/oliginal_photo1.jpg)
![スクエアタイプ](images/oliginal_type_square.png)
仕様 / Specifications
サイズ:Φ2~Φ32 材質:超硬素材
刃数:1~10刃 その他サイズ・刃数・ネジレにも対応可能
ネジレ:0~60
刃数:1~10刃 その他サイズ・刃数・ネジレにも対応可能
ネジレ:0~60
特徴 / Features
様々な素材、加工内容に対応可能にした、オールマイティなスクエアタイプエンドミル。当社独自の溝・外周刃形状により、従来品に比べ高寿命、高能率を実現。振動抑制効果、不等分割タイプ等にも対応可能です。
![Tool NAME / スクエアエンドミル4枚刃](images/oliginal_type_square_name1.jpg)
![ドリル1](images/oliginal_type_square_phot1.jpg)
![ドリル2](images/oliginal_type_square_phot2.jpg)
![ドリル3](images/oliginal_type_square_phot3.jpg)
![Tool NAME / アルミ用スクエアエンドミル3枚刃(オイルホール付)](images/oliginal_type_square_name2.jpg)
![ドリル4](images/oliginal_type_square_phot4.jpg)
![ドリル5](images/oliginal_type_square_phot5.jpg)
![ドリル6](images/oliginal_type_square_phot6.jpg)
![Tool NAME / アルミ用スクエアエンドミル3枚刃(DLCコート)](images/oliginal_type_square_name3.jpg)
![ドリル7](images/oliginal_type_square_phot7.jpg)
![ドリル8](images/oliginal_type_square_phot8.jpg)
![ドリル9](images/oliginal_type_square_phot9.jpg)
![区切り](images/saisei_line.jpg)

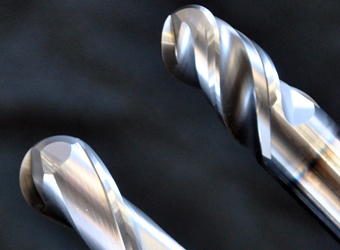

![ボールタイプドリル](images/oliginal_photo2.jpg)
![ボールタイプ](images/oliginal_type_ball.png)
仕様 / Specifications
サイズ:Φ2~Φ20 材質:超硬素材
刃数:2~4刃 その他サイズ・刃数・ネジレにも対応可能
ネジレ:30~45
刃数:2~4刃 その他サイズ・刃数・ネジレにも対応可能
ネジレ:30~45
特徴 / Features
様々な素材、加工内容に対応できるオールマイティなボールタイプエンドミル。R部とストレート部の繋ぎ目を極限まで滑らかにすることにより、段差もなく高いR精度を実現。スパイラルギャッシュやスクエア同様、不等分割等にも対応可能です。
![Tool NAME / ボールエンドミル3枚刃](images/oliginal_type_ball_name1.jpg)
![ドリル1](images/oliginal_type_ball_phot1.jpg)
![ドリル2](images/oliginal_type_ball_phot2.jpg)
![ドリル3](images/oliginal_type_ball_phot3.jpg)
![Tool NAME / ボールエンドミル2枚刃](images/oliginal_type_ball_name2.jpg)
![ドリル4](images/oliginal_type_ball_phot4.jpg)
![ドリル5](images/oliginal_type_ball_phot5.jpg)
![ドリル6](images/oliginal_type_ball_phot6.jpg)
![区切り](images/saisei_line.jpg)

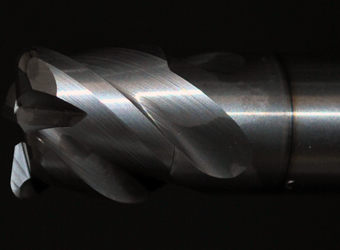

![ラジアスタイプドリル](images/oliginal_photo3.jpg)
![ラジアスタイプ](images/oliginal_type_radius.png)
仕様 / Specifications
サイズ:Φ6~Φ32 ラジアスサイズ:0.2Rから
刃数:2~10刃 材質:超硬素材
ネジレ:0~60 その他サイズ・刃数・ネジレにも対応可能
刃数:2~10刃 材質:超硬素材
ネジレ:0~60 その他サイズ・刃数・ネジレにも対応可能
特徴 / Features
様々な素材、加工内容に対応出来るオールマイティなラジアスタイプエンドミル。ボールタイプ同様、R部と底刃、外周部を滑らかに繋ぐ事により高いR精度を実現。又、R刃裏部もお客様の加工内容によりポジ・ネガ形状からお選び頂けます。
![Tool NAME / ボールエンドミル3枚刃](images/oliginal_type_radius_name1.jpg)
![ドリル1](images/oliginal_type_radius_phot1.jpg)
![ドリル2](images/oliginal_type_radius_phot2.jpg)
![ドリル3](images/oliginal_type_radius_phot3.jpg)
![再生再研](images/product_midashi_saisei.png)

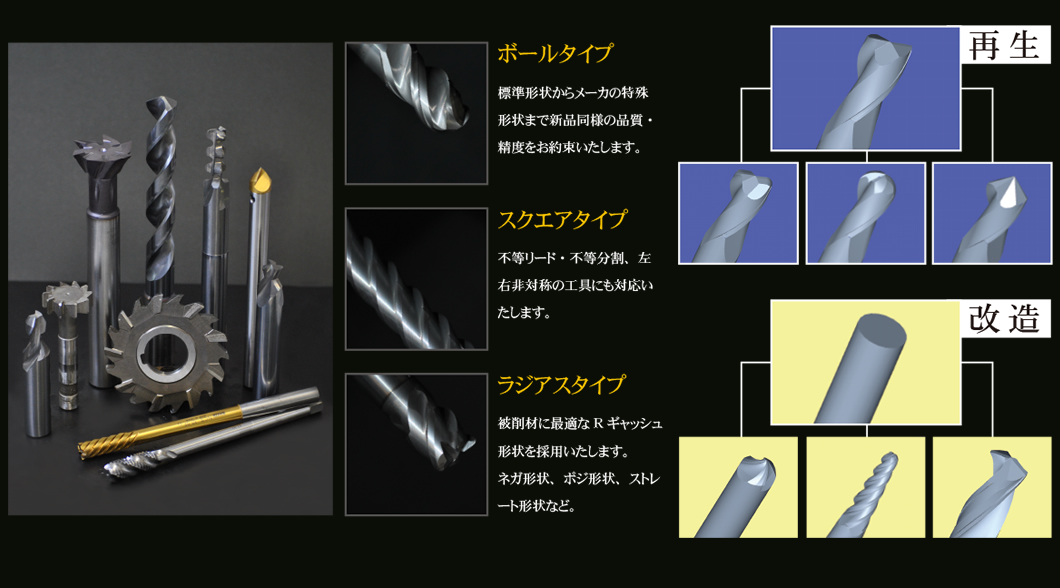

![](images/saisei_phot8.jpg)
![ドリルの歯 再生再研磨](images/product_saisei.jpg)
高価で貴重な工具を限界まで使っていただけるよう
DAIKO TOOLはお客様のニーズにあった
あらゆるサービスをご提案いたします。
DAIKO TOOLはお客様のニーズにあった
あらゆるサービスをご提案いたします。
5軸加工機、4軸測定器で高精度・高効率切削工具に対応
機械加工の高精度・高速化、難削材加工対応する為に各工具メーカーも変則形状、高精度補償の工具を開発し、増加傾向にあります。当社では進化する工具にも、万全な最新設備体制で新品同様の再研磨品をご提供いたします。
<不等リード・不等分割エンドミル>
ステンレス・チタン材等の難削材加工向けの工具でビビリが少ない為、加工効率、面精度で評価され、特に航空機業界で多く使用されています。当社では工具のスクイ角、ネジレ角等の測定を行い5軸NCで加工しています。 <ボール・ラジアスエンドミル>
R精度5μ~10μの交差にも対応でき、シャンク部触れゼロの状態での測定により高い品質を保証します。 外周部分とのつなぎ目が滑らかで、たち壁加工でも安心して使用できます。
ステンレス・チタン材等の難削材加工向けの工具でビビリが少ない為、加工効率、面精度で評価され、特に航空機業界で多く使用されています。当社では工具のスクイ角、ネジレ角等の測定を行い5軸NCで加工しています。 <ボール・ラジアスエンドミル>
R精度5μ~10μの交差にも対応でき、シャンク部触れゼロの状態での測定により高い品質を保証します。 外周部分とのつなぎ目が滑らかで、たち壁加工でも安心して使用できます。
![区切り](images/saisei_line.jpg)

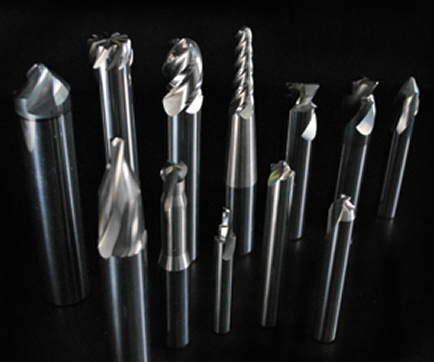

標準・特殊工具製作に対応
![標準・特殊工具](images/saisei_phot1.jpg)
テーパー、逆テーパー、R(ボール)、逆ボール、段付計上等、いろいろな組み合わせによる工具にも対応。
当社では再研磨、製作だけでなく、使用済み工具から別形状の改造加工を得意としております。
(例)エンドミル二枚刃スパイラル形状⇒CRカッター・テーパーエンドミル・油溝カッタ・面取り・ボールへ改造可能。
ハイヘルエンドミル6枚刃、4枚刃の刃長を延長できます。
外周刃スクイ部分が、短く浅くなった形状にスクイを付け、切れ味を復元いたします。
● 今までに大光研磨でお受けしました特殊工具の製作事例をお写真でいくつかご紹介いたします。
![特殊工具2](images/saisei_phot2.jpg)
![特殊工具3](images/saisei_phot3.jpg)
![特殊工具4](images/saisei_phot4.jpg)
![特殊工具5](images/saisei_phot5.jpg)
![特殊工具6](images/saisei_phot6.jpg)
![特殊工具7](images/saisei_phot7.jpg)
